ADataMatrix10 x 10er det minste ECC 200 DataMatrix-symbolet som består av et 10 x 10 grid som brukes til å kode svært liten mengde data.

På grunn av det minimume fotsporet - ofte rundt 1 mm - DataMatrix10 x 10brukes i industrier som luftrom, elektronikk og medisinske enheter, hvor markeringsrommet er ekstremt begrenset.

Denne kompaktstørrelsen kommer imidlertid med strenge begrensninger. A DataMatrix10 x 10kan bare oppbevare noen få personer og krever nøyaktig kontroll over markering og skanning.

Denne veiledningen forklarer størrelsen, kapasitetsgrensene, og når det er riktig valg i virkeligheten.

Hva er en DataMatrix 10 x 10? (Definitiering og praktisk mening)

A DataMatrix10 x 10is a 2D barcode composed of10 rader x 10 kolonner (100 moduler)Under ECC 200 standarden.

Mens det består av 100 moduler, er en signifikant del av det rommet reservert for strukturelle mønstre og feil korrigering. Dette etterlater bare et minimal område for faktiske data, som definerer hvordan symbolet brukes i praksis.

Med andre ord:10 x 10format exists not for flexibility, but forekstreme rombegrensninger.

DataMatrix 10 x 10 Capacity Limitter (Hva Du kan faktisk kode)

Den viktigste begrensningen er data-kapasitet, og dette er der mange implementasjoner mislykkes.

Selv om symbolet inneholder 100 moduler, er bare en liten del tilgjengelig for faktiske data. Resten er reservert for:

• Finder pattern (L-shaped border)

Tidsmønster

Feil korrigering (Reed-Solomon, omtrent 25 %)

Derfor er den brukbare belastningen svært begrenset.

Praktisk kapasitetsgrenser:

Ifølge ECC 200-spesifiseringen er maksimal kapasitet for en10 x 10DataMatrix is:

•Nummer: 6

•Alphanumerisk: 3 personer

•Binær: 1 byte

Nøkkelinnsikt:

A10 x 10DataMatrix er ikke "liten men fleksibel".strictly limitedSelv en ekstra karakter vil tvinge symbolet til å utvide seg.

For eksempel vil forsøke å kode ”1234567” automatisk skape en12 x 12 symbol- Nei.10 x 10.

Physical Size of DataMatrix 10 x 10 (Module Size and Quiet Zone)

Når data er definert, er neste begrensning fysisk størrelse.

De siste dimensjonene avhenger avX-dimensjon(modulestørrelse). I høypresisjonssystemet kan dette gå så lavt som 0,1 mm.

Typical physical dimensions:

•Matrix størrelse:bestemt ved modulestørrelsen (X-dimensjon), ikke fastslått

•Stille sone:minst 1 modulebredde på hver side

•Totalt nødvendig rom:depends on module size and includes the quiet zone

For eksempel, med en modulestørrelse på 0,25 mm, a10 x 10DataMatrix vil være omtrent 2,5 mm x =2,5 mm (unntatt stille sone), og større når den stille sonen er inkludert.

Mange markeringssvikt er ikke forårsaket av kodekdekoder, men ved utilstrekkelig stille sone eller dårlig kontrastasjon rundt symbolet.

DataMatrix størrelse sammenligning (10 x 10 vs. større symboler)

For å bestemme om10 x 10is appropriate, it helps to compare it with the next size tiers.

Praktisk regel:If your data is even slightly complex, 10 x 10 is usually not the right choice.

Når du skal bruke DataMatrix 10 x 10 (Ekte Industrial Applications)

På grunn av begrensningene er dette symbolet kun brukt i svært spesifikke scenario.

1. PCB og mikro-elektronikk

Ved produksjon av PCB er tilgjengelig markeringsrom svært begrenset.Å passe innen en10 x 10symbol, manufacturers oftenkompresjonsformer for data(f.eks. base-36 koding).

2. Medisinske instrumenter og implantater

Kirurgiske verktøy må overleve gjentatte steriliseringssykluser.Label nedverdiger raskt, så det er nødvendig permanent merke.

A10 x 10DataMatrix allows traceabilityuten å påvirke bruk eller struktureintegritet.

3. Aerospace og Precision komponenter

I luftrommet må selv små deler være sporbar.Merking må imidlertid ikke svekke komponenten.

Dette skaper en perfekt bruk tilfelle for ultralsmå symboler.

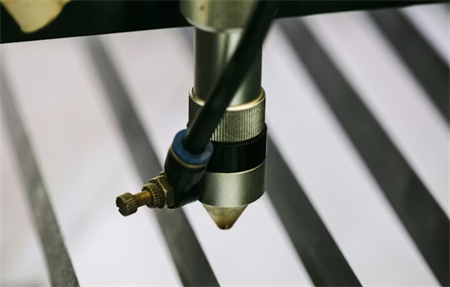

Direct Part Marking (DPM): Why 10 x 10 Is Used

I de fleste virkelige tilfellene, DataMatrix10 x 10is used inDirekte delemarkedsføring (DPM).

I stedet for å trykke merker påføres koden direkte ved bruk:

Lasermerker

Dott peening

Kjemisk trekning

The advantage is durability.Forhandlingen er atreadability blir mye vanskeligere å kontrollere.

Reaktivitet Challenges (Og hvordan Fix dem)

På denne skala er det ikke vanskelig å skape koden.Å lese det trolig er det.

Common issues include:

Refleksjon på metalloverflate

Lavt kontrast etter markering

• Tiltrekkelig moduledefinisjon

Industrial oppløsninger:

• Industrial synssystemer (ikke brukerskanner)

•Dome lighting to reduce reflections

Optimiserte laserparametre for høy kontrast

Disse er vanligvis validert under ISO DPM-kvalitetskvaliditeter.

Hvordan du Generer en DataMatrix 10 x 10 korrekt

For å vellykket skape en10 x 10Symbol:

1.Keep the data extremely short (6 digits or fewer recommended)

2.Bruk ECC 200 kompliant koding programvare

3.Validater symbolstørrelse før markering

4.Test readability under ekte tilstander

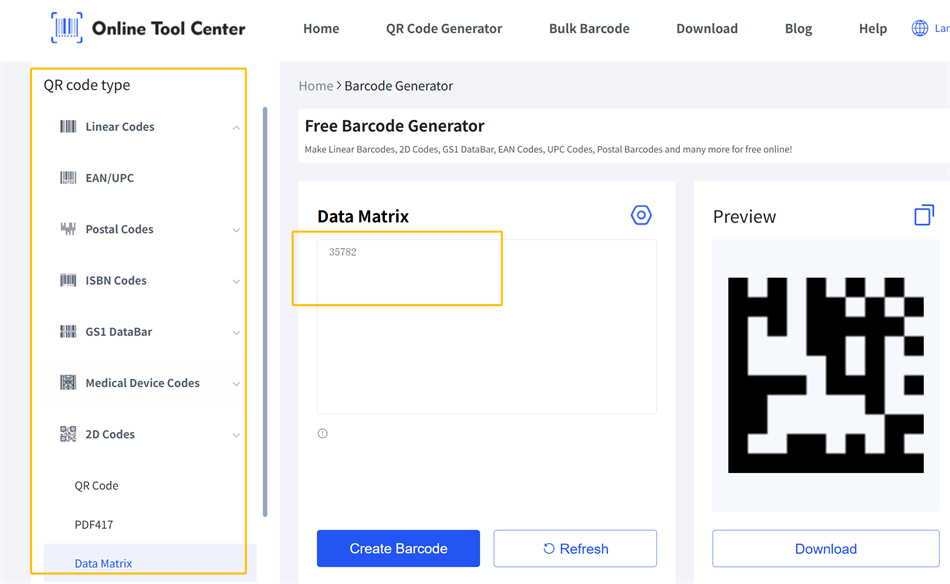

I øvelse er det mangefree online 2D barcode generatorsthat can quickly create a DataMatrix 10 x 10. Proseden er vanligvis direkte - bare gå inn dataene dine, og verktøyet vil skape symbolet automatisk.

Nøkkelregel:Hvis data ikke passer naturlig innen grensen, må du ikke tvinge det – bruk et større symbol i stedet.

Konklusjon: Når 10 x 10 er riktig valg

DataMatrix10 x 10is not a general-purpose barcode, but a solution for extreme space constraints.

Brukes riktig, kan det spores på de minste komponentene. Brukte upassende, resulterer ofte i upålitelige koder.

Til slutt avhenger suksess mindre på å skape symbolet, og mer om å designe hele markeringen og skanningsprosessen rundt begrensningene.

Vanlige spørsmål om DataMatrix 10 x 10

Hva er den minste dataMatrix størrelsen?

The smallest commonly used ECC 200 DataMatrix size is10 x 10.

Q2: Hvor mye data kan10 x 10DataMatrix-butikken?

Opp til 6 tall eller 3 alfabetiske tegn.

Q3: Kan smarttelefoner skanne10 x 10Koder?

Some smartphones can scan DataMatrix codes, but for10 x 10Symboler – spesielt i DPM eller lavkontrastområder – skanningsbevegelse er ofte begrenset.
